KDIT 凱迪特 持續 設計 製造 在台灣

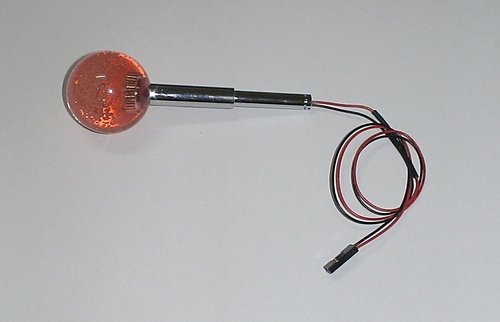

SANWA  JLF 型搖桿 專用 LED 發光搖桿軸

KDIT 生產 JLF 專用 LED 發光搖桿軸，內嵌 白光 LED ，使用 3.3V電壓，含水晶汽泡球，清水工業所生產的氣泡球內牙無通孔，無法使用於 KDIT 發光搖桿軸。

日本 三和 JLF 型搖桿，常見於日本原裝格鬥台，也是目前家用搖桿市場很熱門的電玩零件，相信玩家門都不陌生。

SANWA JLF-TP-8YT 搖桿正面，更換發光桿軸不需要卸下鐵板喔~

JLF 是一款 PCB 型的搖桿，接線很方便

拆卸搖桿軸要從底部開始

整支軸心由最底部的 E型軸扣環固定，拆卸後就可以把軸心取下，因怕彈簧彈出，導製零件遺失，所以在卸下 E型軸扣環時需壓住黑色的彈簧蓋，再拆卸 E扣環

以姆指按壓黑色的彈簧蓋

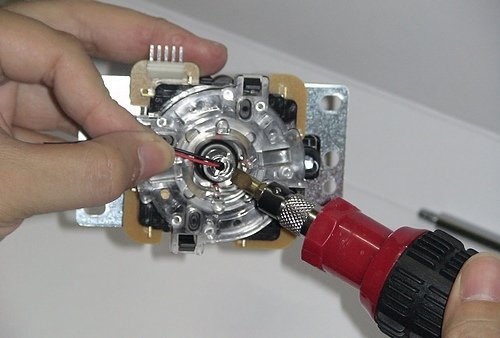

使用一字螺絲起子輕輕翹開 E型軸扣

卸下扣環後，慢慢放開以免零件彈出

取出彈簧與黑色彈簧蓋

抽出搖桿軸心，軸心上有一顆軸墊也取下來

將 發光軸按照原本順序穿回零件，先將2P杜邦頭穿過白色軸墊，要注意軸墊的方向

穿好之後就像這樣

再穿過搖桿本體

搖桿本體內部有一個沒有拿出來的黑墊圈，電線要穿過這個墊圈

穿過電線後再將軸心也穿過本體

套回彈簧

套回 彈簧蓋

將彈簧與彈簧蓋推至搖桿本體

以姆指將彈簧與彈簧蓋壓入，要露出 E型軸扣環的溝槽，才算是壓到底

看見軸環的固定溝槽

將 E型扣環 放入 固定溝槽

使用工具將E型扣環壓入溝槽內

這樣 JLF 專用的 發光桿軸就更換完成了

將氣泡球旋入桿軸

桿軸底部有ㄧ字溝槽

鎖緊桿球時會用到底部的一字槽，注意不要傷到電線

用一字螺絲起子抵住桿軸底部，將桿球旋緊，旋緊即可，不需要死命用力鎖，桿軸也是會壞低~

JLF 發光搖桿換裝完成~

將 2P 杜邦頭連接於 KDB-960的指示燈針腳，搖桿就會發光了

連接 USB傳輸線後就亮起，如果沒有亮，可能是杜邦頭的正負極差錯，拔起來轉180度再插回即可，如果使用再其他機版，沒有杜邦接頭時，就不需動用焊接技術了，因各家機版設計不同，電源也不知道在哪裡，再這裡很難介紹，建議請懂電的朋友幫忙處裡喔~

另外一種方式可以使用電池，兩顆 AA或AAA電池就可以供應3.3V的電源，也滿方便的，就是以後要更換電池。

我們曾經再 動能系列上使用發光搖桿軸，效果很不錯，目前已經沒有了

搭配透明氣泡球及 白色LED燈泡，讓搖桿球變很亮

實機效果
